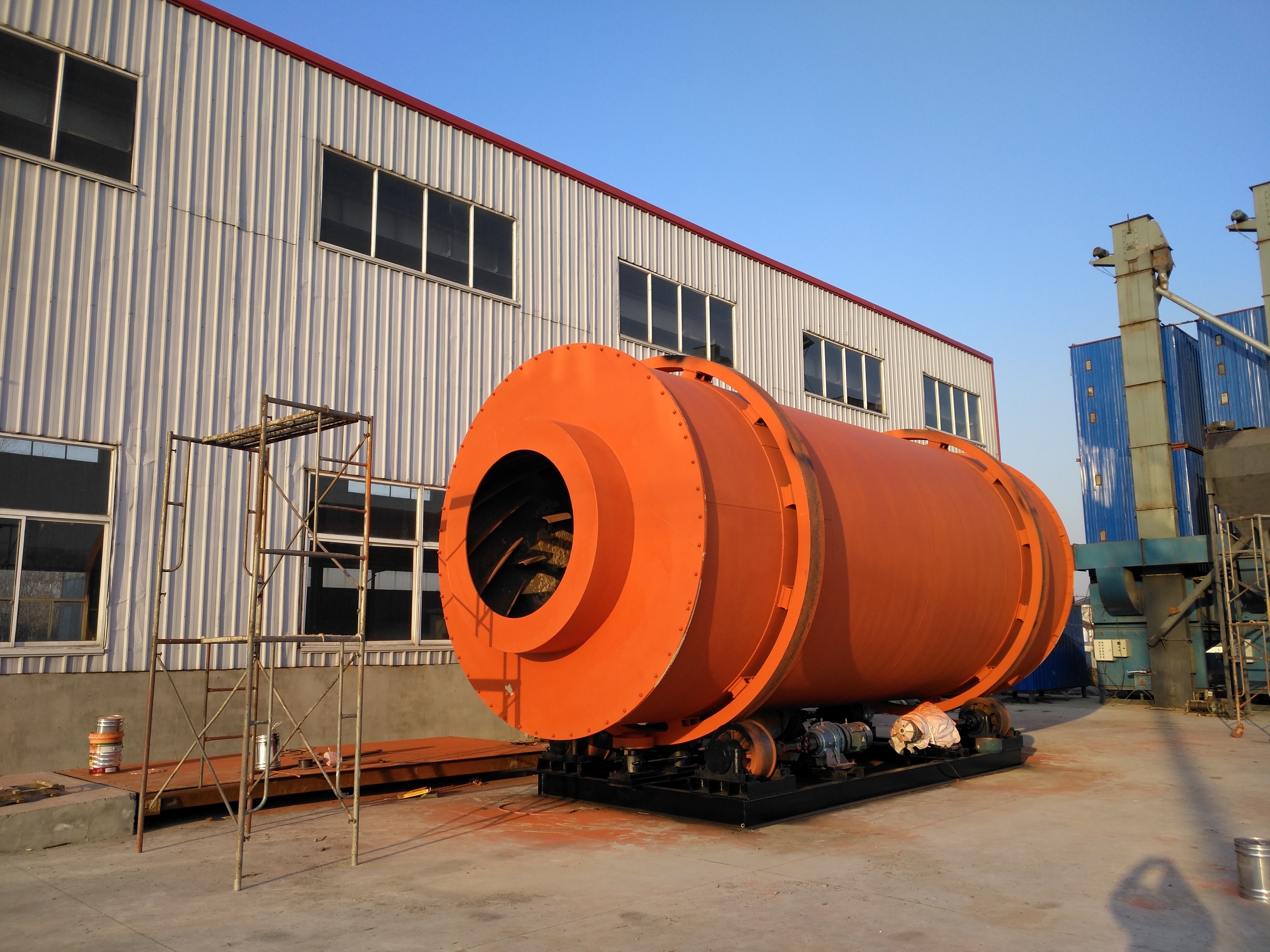

沙子烘干機結構與原理
結構
1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9、揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成。另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
工作原理
沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入沙子烘干機內。烘干機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍�，然后在出料端�?jīng)皮帶機或螺旋輸送機送出。在豫合沙子烘干機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面Z大，以提G干燥速率并CJ物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除除塵器或濕法除塵器后再放排放。
|
