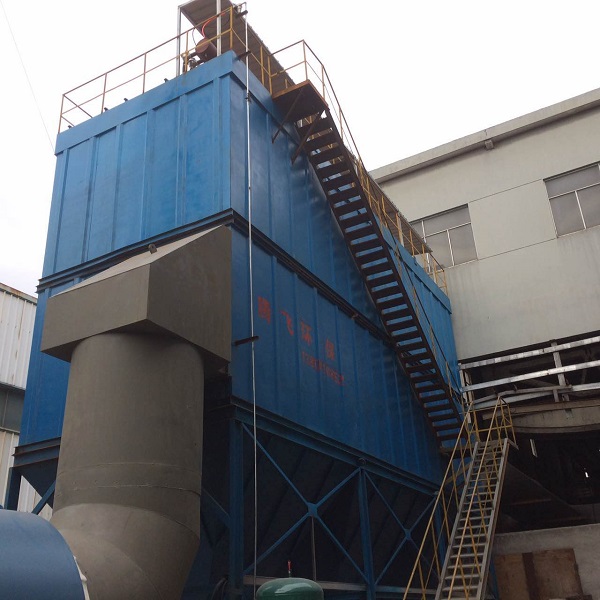

袋式除塵器四種清灰方式
一、物理清灰
主要靠人工或利用機械裝置對除塵布袋振打或高頻震蕩使附在除塵布袋上的粉塵下落。振打可采用垂直或水平兩種方法，這種清灰方式優點是簡單方便，適合小風量、低濃度和分散的揚塵點的袋式除塵器。缺點是震動不均、過濾風速低和對除塵布袋損害較大。
二、逆氣流反吹清灰
以與含塵氣流相反的方向通過除塵布袋和粉塵層，利用氣流式粉塵從除塵布袋上脫落。采用此種方法清灰除塵布袋內BX有支撐結構，防止除塵布袋壓扁、除塵布袋粘結，除塵布袋損壞。這種清灰方式優點是氣流分布較為均勻，缺點是清灰強度小且風速不能過大。逆風清灰有以下幾種方式：
1、分室反吹式清灰方式
采用分室結構，閥門逐室切換形成逆向氣流，使除塵布袋收縮膨脹抖落粉塵。這種方式所需動能低，是借助袋式除塵器的工作壓力作為清灰動力，在特殊場合下才需要反吹氣流動力。清灰機構簡單，維護方便。可在不停機的狀態下維修檢查。
2、振動反吹并用式清灰方式
采用振動和逆氣流雙重清灰作用，振動使粉塵松動，逆氣流吹落粉塵，其清灰效果很好，尤其適合QC細顆粒、具有粘結性的粉塵。
3、噴嘴反吹式清灰方式
采用高壓風機或鼓風機作為動力，通過移動噴嘴吹向除塵布袋，使形成強烈的反向氣流，除塵布袋受氣流影響急劇變形抖落粉塵。此方式按噴嘴形式及其移動軌跡可分為回轉反吹式、往復反吹式和氣環滑動反吹式三種。
4、回轉反吹式和往復反吹式清灰方式
需采用帶除塵骨架外濾扁除塵布袋形式。
三、聲波清灰
采用聲波清灰器將壓力氣體的動能轉換為聲波動能，從而使除塵布袋產生振動抖落粉塵。蓋方式技術先進、功耗小、對設備的損害小，但是耗資太大，大多數用戶不采用這種清灰方式。
四、脈沖噴吹清灰
利用脈沖噴吹機構在瞬間釋放壓縮氣流以壓縮空氣為動力，通過文氏管誘導周圍數倍的二次空氣在J短的時間內噴入除塵布袋，使除塵布袋由過濾狀態向ZX收縮狀向外鼓起變形、振動急劇變形，粉塵脫離除塵布袋表面被抖落入灰斗。這種清灰方式優點是清灰能力強、清灰效果好、允許的過率風速高、除塵器可邊進行除塵工作邊清灰，可用于粉塵粘性大、顆粒細、濃度高、潮濕的惡劣環境。缺點是高壓壓縮空氣噴吹過高使除塵布袋的損害較為嚴重，因此當用此種清灰方式時BX采用質量好的、耐磨的、厚實的、抗張力強的除塵布袋。
|
