除塵器花板的作用和制作工藝以及技術要求

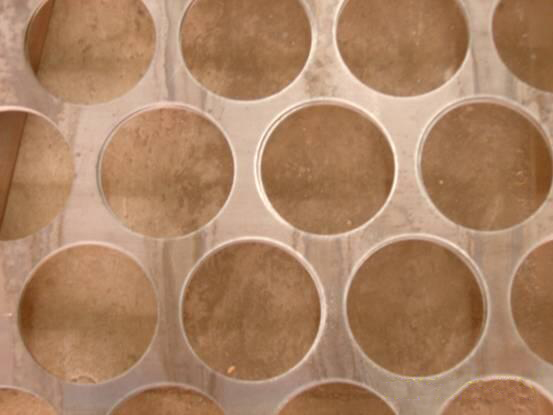

除塵器花板又叫除塵器多孔板，花板既要承受系統負壓，又要承受濾袋、粉塵層及袋籠的重量，除塵器花板指開有大小相同安裝濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等因素有關。如孔與孔之間距離過密，濾袋底部相互碰撞磨損，在運行數個月內部分濾袋底部破裂，還會令箱體內氣流上升速度太快，導致煙塵排放量增加，濾料的局部過濾負荷太高和清灰力度不足。
除塵器花板袋與袋之間的距離應該根據濾袋長度、氣流上升速度綜合考慮后設計，至少大于濾袋直徑的2/5，這樣的設計才合理可靠。
除塵器花板的制作要點：
1、花板應平整、光潔，不應有撓曲、凹凸不平等QX，其平面度偏差不大于花板長度的4/1000。
2、花板孔的周邊要求當滑W毛刺，孔徑公差為＋2 0mm。若用彈性漲圈固定的方式，可適當放寬花板孔徑公差范圍，為+0.3 0 mm。
3、花板孔徑加工后實際位置與設計位置偏差應小于1.5 mm。
4、花板應經噴砂除塵銹后進行QM的涂裝處理，以防銹蝕。
5、對大型脈沖除塵器花板應采用6 mm厚鋼板，并設有剛度好的加強筋，防止受力變形。
布袋除塵器花板起到重要的作用如處理不好濾袋經常受到磨損，會使濾袋的使用壽命短。
鹽城騰飛環�？萍加邢薰旧a(chǎn)的除塵器花板光潔平整，沒有撓曲、凹凸不平等QX，其平面度偏差不大于花板長度的2/1000�；ò蹇讖街苓呉蠊饣琖毛刺，用彈性脹圈固定濾袋的花板孔徑公差為±0.3mm�；ò蹇讖郊庸ず蟀惭b位置與理論位置偏差應小于1.5mm。平面度偏差不大于花板長度的2/1000。
|
