| G效雙轉子式選粉機的研制與性能 |
| 2020/4/30 閱讀次數：[875] |
|
|
G效雙轉子式選粉機的研制與性能
G效選粉機性能的優越性是顯而易見的，但由于選粉機主體不帶細粉收集裝置，需配備與其處理風量相匹配的大規格的袋式收塵或電除塵器用以收集成品，這無疑較大幅度地增加了系統投資，也使工藝布置復雜，操作控制困難，在一定程度上XZ了G效選粉機的推廣應用。
雙轉子式選粉機就是針對上述情況而研制的一種新型G效選粉機，以期在性能上達到目前G效選粉機的效果，在系統的布置、投資及工藝的復雜性等方面又優于G效選粉機，這無疑對水泥生產技術的發展、粉磨系統的節能增產很有意義的。在此基礎上，針對目前水泥廠水泥細度的新要求，我司研制了新型的雙轉子選粉機。
G效雙轉子式選粉機的結構特點如下：
1、采用離心力場作為分級力場，結構上采用雙籠式轉子�？紤]到選粉機內氣流運動及分布的特點，轉子采用倒錐形結構，以保證選粉機分級室內分級力場的穩定。
2、籠式轉子與撒料盤一起安裝在主軸上，主軸由調速電機傳動，從而保證了分級力場的強度可通過改變電機轉速靈活調節，以改變分級力場中顆粒的受力情況，控制分級的切割粒徑，調節產品的細度與粒度組成。
3、采用高拋撒力的螺槳式撒料盤，使物料能比較均勻地分散于分級區內，采用約束內錐，以穩定選粉室內的氣體流場，并與環狀進風的滴流裝置一起形成二次分選結構，以增強二次分選的效果，減少粗粉中混入的細粉量。

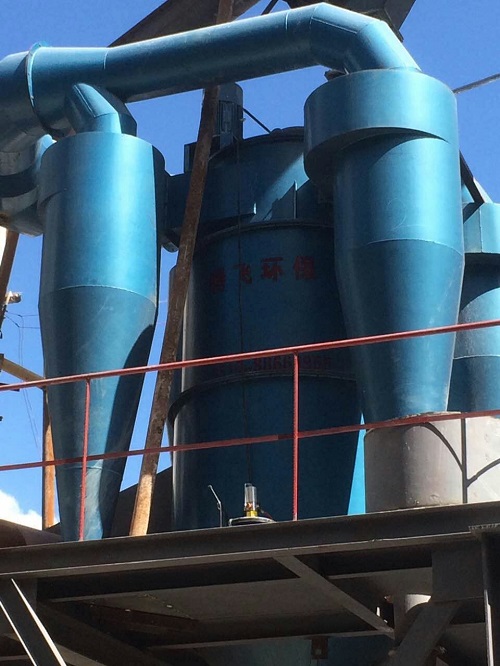

4、細粉的收集采用多個小規格G效旋風筒并聯，布置于選粉機主體的四周形成一整體，一方面提高了細粉的分離效率，另一方面與其它G效選粉機相比，簡化了系統流程，節約了系統投資，調節、控制更為方便。
5、選粉機的處理風量采用外部循環風機供給，由選粉機下部切向?qū)脒x粉機，并經滴流管的分流作用形成一旋轉上升的流場進入選粉室，與經撒料盤分散于該區域的物料充分混合，形成一較為穩定的分級流場使物料分級，分級后的細粉由氣流攜帶流出選粉機，導入旋風筒實現氣固分離。這樣，選粉機內的處理風量可通過風機管道中的調節閥門控制，與可調轉速的籠式轉子一起，調節分級室內的分級力場，進而控制產品的細度與粒度組成。
另外，考慮到目前水泥行業代，D二代選粉機的應用較為普遍，特別是D二代選粉機的應用更為普遍，在生產應用中，如能采取Y效措施加以改造，GS選粉機的性能，也是提高粉磨系統的效率、產量，降低能耗的Y效途徑。因此，G效雙轉子式選粉機在結構設計中，充分考慮到將該技術應用于原有選粉機改造的可能性，以達到該技術既可作為一種新型G效選粉機的研制，也可用以對現有選粉機的改造。
由上述的結構特點決定、并經實驗研究及生產應用表明，G效雙轉子式選粉機具有如下的性能特點：
1、物料在分級室內，在較強的旋流及徑向剪切力的作用下，物料分散性好且強度高，分級效率高。
2、分選物料都經過分級界面分明的選粉區，各部分的選粉條件穩定，故選粉機的分級精度高。
3、細度調節方便可靠，且調節范圍較寬，可通過調節主軸轉速及風量靈活控制。
4、可使開流磨增產40-60，選粉效率可達85以上。如對現有旋風式選粉機或離心式選粉機進行改造，可在不改變主體結構及電機負荷的情況下，確保效率在85以上，增產20-30。
5、在相同產量的情況下，與G效渦流式選粉機相比其效率相當，但可降低系統投資20-30，與旋風式及G效離心式選粉機相比，不但可減少設備規格，并可提G效率20-40。
|
|
|
|
|
 |
|
